Шкафной газорегуляторный пункт ШГРП-Madas-RG-СГ-ЭО
ШГРП-Madas-RG-СГ-ЭО представляет собой сварную металлическую конструкцию в виде металлического шкафа, внутри которого размещено технологическое оборудование.
Шкафной газорегуляторный пункт ШГРП-Madas-RG-СГ-ЭО оснащенный газовыми регуляторами RG/2MB от итальянского производителя MADAS наряду с измерительным комплексом СГ-ЭК, предназначен для понижения давления газа с высокого или среднего уровня до заданного рабочего значения. Оборудование гарантирует стабильное поддержание установленного давления на выходе, компенсируя колебания расхода и входного давления. В экстренных случаях, при выходе давления за безопасные пределы, станция автоматически перекрывает газовую магистраль. Дополнительно, устройство осуществляет очистку газа от твердых примесей.
В состав станции входят комбинированные регуляторы RG/2MB (диаметр условного прохода 15–100 мм, пропускная способность 10–7600 м³/ч) производства MADAS (Италия), оснащенные предохранительно-запорными (ПЗК) и предохранительно-сбросными (ПСК) клапанами. Модель ШГРП-Madas-RG-СГ включает узел учета газа, систему электрообогрева, по запросу клиента возможна установка систем телеметрии.
Конструктивно станция выполнена в металлическом шкафу, внутри которого расположено всё технологическое оборудование. Климатическое исполнение — У1 (стандартное), с возможностью исполнения ХЛ1 или УХЛ1 по специальному заказу.

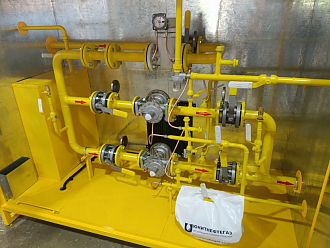

Стандартный комплект поставки включает: Фильтрующий элемент; Основная линия снижения давления; Резервная линия снижения давления; Измерительный комплекс.
Предусмотрены трубопроводы для продувки и сброса. Регуляторы монтируются согласно техническим условиям: с внешним импульсом, соответствующими удлинителями труб и запорной арматурой. Диаметр обвязки составляет Ду25–200 мм и определяется исходя из входного/выходного давления, расхода газа и конкретной модели регуляторов согласно каталогу.
Точная стоимость и комплектация ШГРП-Madas-RG-СГ-ЭО формулируется на основании потребностей заказчика указанных в Опросном листе. Для расчета стоимости ГРПШ Вы можете скачать опросный лист, заполнить его и прислать нам на электронную почту info@unitneftegaz.com
ШГРП-Madas-RG-СГ-ЭО — инновационное устройство, разработанное для регулирования газовых потоков.
Корпус ШГРП-Madas-RG-СГ выполнен в виде прочного металлического шкафа, который обеспечивает максимальную защиту от взрывов благодаря усовершенствованным характеристикам. Эта система отличается исключительной надёжностью и безопасностью, гарантируя бесперебойное снабжение газом всех потребителей. Высокий уровень стабильности обеспечивается благодаря интегрированной резервной системе редуцирования, что позволяет поддерживать непрерывную подачу газа даже при возникновении аварийных ситуаций или проведении профилактического обслуживания.
|
Регулятор давления газа |
RG/2MB |
|
Максимальное входное давление, МПа |
0,6 |
|
Регулируемая среда |
Метан, сжиженный газ (сухие газы), азот |
|
Температура окружающей среды С° |
-40°С до +60°С |
|
Диапазон настройки выходного давления газа, МПа |
от 0,002 до 0,04 |
|
Неравномерность регулирования выходного давления при изменении расхода газа и изменении входного давления на 30%, %, не более |
±10 |
|
Диапазон настройки отключающего устройства кПа: -при повышении максимального выходного давления Рвых -при понижении максимального выходного давления Рвых
|
2-55
_____
|
|
Предохранительно-запорный клапан |
встроен |
|
Предохранительно сбросный клапан |
КПС-Н |
|
Диапазон настройки срабатывания предохранительно-сбросного клапана, кПа |
2,5-6 |
|
Система обогрева |
электрообогрев |
|
Технологическая катушка под узлы учёта расхода газа |
RVG |
|
Срок службы |
30 лет |
